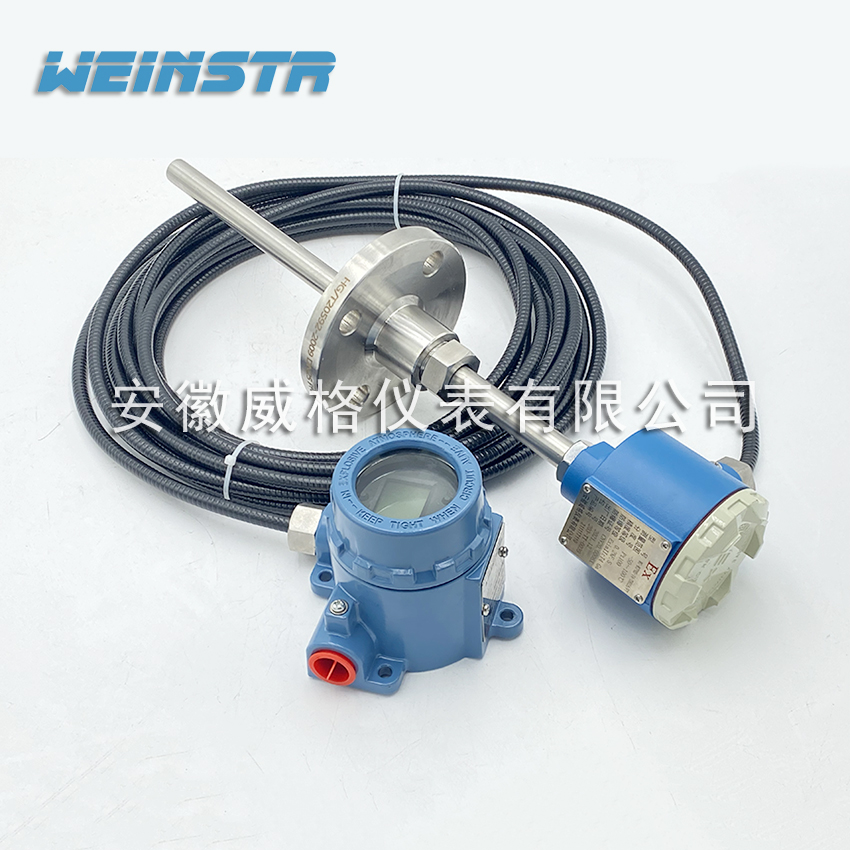

分體式溫度變送器特點
1、分體式，通用性強
2、二線制 4~20mA輸出。傳輸距離遠，抗*力強；冷端、溫漂、非線形自動補償；
3、機械保護：IP65；采用熱電偶溫變，可免用補償導線，降低成本；
4、測量精度高，*穩定性好；現場環境溫度 ?70 ℃ 時，變送器和現場顯示儀表可采用分離（隔離）式安裝；
5、溫度模塊內部采用環氧樹脂澆注工藝，適應于各種惡劣和危險場所使用；
6、一體化設計，結構簡單合理，可直接替換普通裝配式熱電偶、熱電阻；液晶、數碼管、指針等多種指示功能方便現場適時監控；
7、防護等級：IP54；防爆等級：dIIBT4、dIIBT5
分體式溫度變送器主要技術指標
1、準確度 0.2%F.S；0.5%F.S
2、輸入熱電偶：B、S、T、K、J
3、熱電阻：Pt100、Pt10、Cu100、Cu50
4、輸 出 二線制 4-20mA DC 或者三線制 4-20mA DC
5、使用溫度-25-85 ℃ （一體化 LCD 表頭時 0-60 ℃ ）
6、溫度影響 ≤0.05%/ ℃
7、濕 度 5-95%RH
8、帶現場顯示顯示精度：0.5 級
9、負載能力 < 600 Ω （額定負載 250 Ω ）
分體式溫度變送器選型方法
型號 | 類別 | 感溫元件材料 | 現場顯示 | 安裝固定方式 | 接線盒形式 | 保護管直徑 | 隔爆標志 | 內芯結構 | 保護管特征 | 說 明 |
SBWF |
|
|
|
|
|
|
|
|
| 溫度變送器 |
| R |
|
|
|
|
|
|
|
| 熱電偶 |
Z |
|
|
|
|
|
|
|
| 熱電阻 |
| M |
|
|
|
|
|
|
| 鎳鉻硅-鎳鉻{ N } |
N |
|
|
|
|
|
|
| 鎳鉻-鎳硅 { K } |
E |
|
|
|
|
|
|
| 鎳鉻-銅鎳 { E } |
F |
|
|
|
|
|
|
| 鐵-銅鎳{ J } |
C |
|
|
|
|
|
|
| 銅-銅鎳{ T } |
P |
|
|
|
|
|
|
| 鉑 {Pt100} |
C |
|
|
|
|
|
|
| 銅 {Cu50} |
| Y |
|
|
|
|
|
| 現場液晶顯示 |
| 1 |
|
|
|
|
| 無固定裝置 |
2 |
|
|
|
|
| 固定螺紋 |
3 |
|
|
|
|
| 活動法蘭 |
4 |
|
|
|
|
| 固定法蘭 |
5 |
|
|
|
|
| 活絡管接頭式 |
6 |
|
|
|
|
| 固定螺紋錐形式 |
7 |
|
|
|
|
| 直形管接頭式 |
8 |
|
|
|
|
| 固定螺紋管接頭式 |
9 |
|
|
|
|
| 活動螺紋管接頭式 |
| 2 |
|
|
|
| 防噴式 |
3 |
|
|
|
| 防水式 |
4 |
|
|
|
| 防爆式 |
| 0 |
|
|
| Ф16 |
1 |
|
|
| Ф12 |
2 |
|
|
| Ф16高鋁質管 |
3 |
|
|
| Ф20高鋁質管 |
| B |
|
| 隔爆 |
| 無 |
| 普通元件 |
K |
| 鎧裝元件 |
| F | 防腐型 |
N | 耐磨型 |
SBWF | R | N | Y | 2 | 4 | 0 | B | K |
|
|
