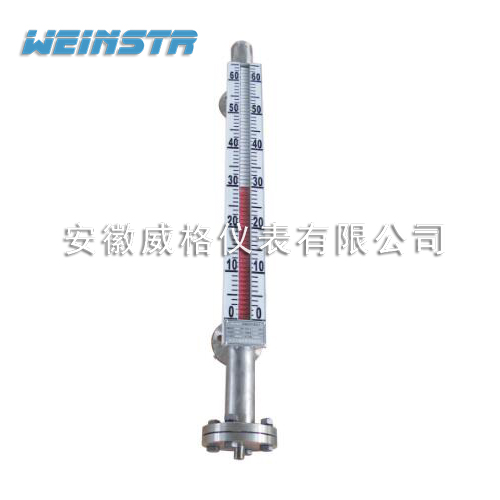

磁翻柱液位計是應需集中控制而開發的另一種側裝、頂裝(底裝)型產品，具有現場指示清晰又能遠傳控制等優點。該產品能廣泛應用于石油化工、化肥、醫藥、船舶、軍事等行業中的各種塔、罐、槽及球形容器上的液位指示。
磁翻柱液位計技術參數：
? ? 磁翻柱液位計技術要求
? ? 測量范圍：300～15000mm
? ? 準確度： ±10mm
? ? 翻柱直徑：10mm，16mm
? ? 公稱壓力：10MPa
? ? 介質密度：≥0.7g/cm3（特殊要求可達0.45g/cm3)
? ? 介質溫度：-40～+500℃
? ? 接液材質：不銹鋼304/316/316L/不銹鋼襯四氟及PP、PVC材質、
? ? 介質粘度：≤2.0Pa.s
? ? 環境振動：頻率≤25Hz振幅≤0.5mm
? ? 跟隨速茺：≤0.05m/s
? ? 法蘭標準：HG20592～20635-97
? ?遠傳裝置：4-20mA ?兩線制/報警器：輸出模擬開關量信號
UHZ型磁翻柱液位計選型表：
型號 | 代碼 | 說明 |
UHZ |
| 磁翻柱液位計 |
液位計類別 | 1 | 翻板指示（就地顯示型） |
3 | 遠傳帶翻板 |
液位計型號 | 0 | 基型 |
W | 保溫型 |
D | 插入型 |
J | 耐腐型 |
S | 防霜型 |
Z | 保溫耐腐型 |
Y | 插入耐腐型 |
報警控制 | 0 | 無報警 |
1 | 帶上限 |
2 | 帶下限 |
3 | 帶上下限 |
浮子材質 | P | 不銹鋼 |
L | 防銹鋁 |
T | 鈦 |
S | PVC塑料 |
F | 氟塑包裹 |
? ? ? 主體材質 | P | 不銹鋼 |
L | 防銹鋁 |
T | 鈦 |
S | PVC塑料 |
F | 氟塑管 |
PF | 內襯四氟 |
PP | 內襯丙烯 |
PE | 內襯乙烯 |
連接法蘭 |
| 見表一 |
介質溫度 |
| 見表二 |
實際使用壓力 |
| 見表三 |
介質比重 |
| 要注明 |
訂貨長度 |
| 要注明 |
| /B | 防爆型 |
